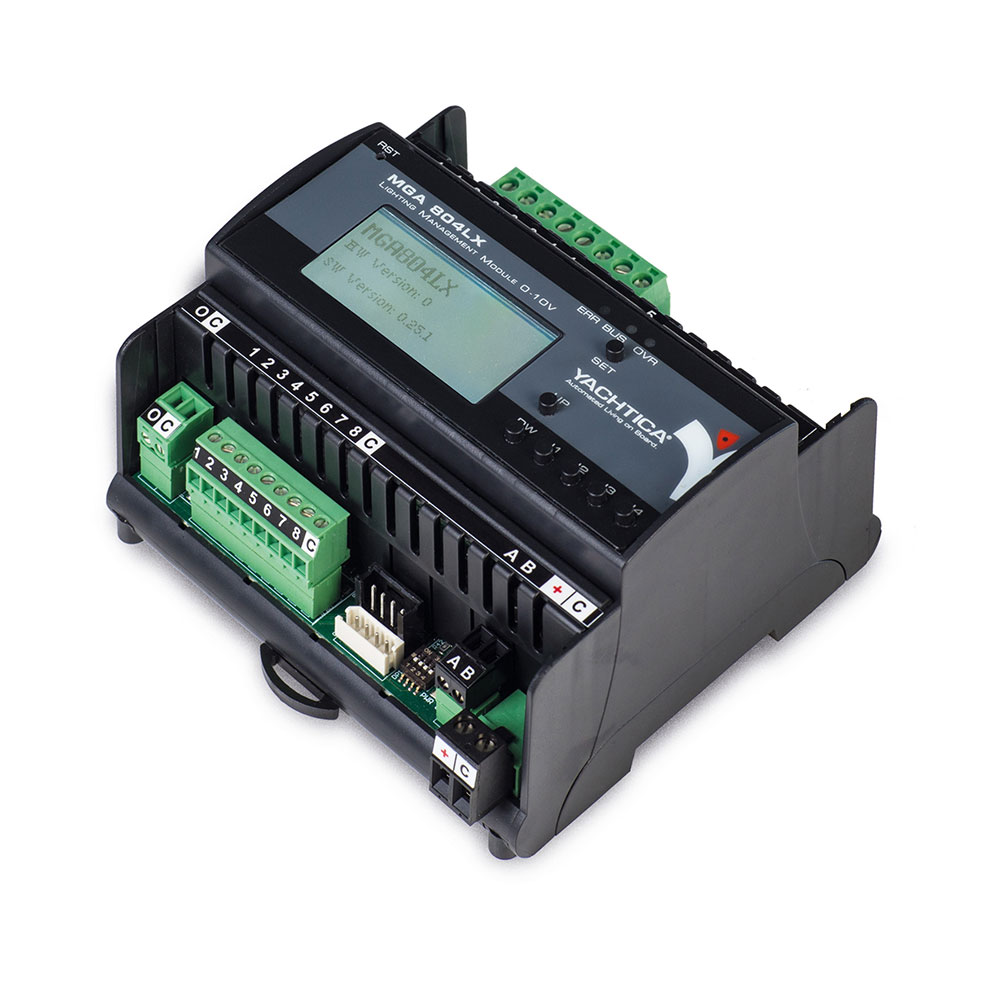

MGA 804LX
L’MGA 804LX è un modulo con microcontrollore integrato programmabile, dotato di 4 uscite 0-1/10V con rele’ di esclusione di potenza, per il controllo ed il dimming di sorgenti luminose o dispositivi. Il modulo permette il controllo di dispositivi pilotati con segnale 0-1/10V come linee di illuminazione, motorizzazioni ed altri sistemi che prevedono questo tipo di gestione.
Prodotti
Modulo Gestione Illuminazione 0-10V
- 4 uscite 0/1-10V programmabili con relè di esclusione potenza
- 8 ingressi programmabili a contatto pulito
- Comunicazione EasyBUS
- Funzionamento stand-alone
- Programmazione tramite software Cabot
- Gestione avanzata cortocircuito
- Optoisolamento tra elettronica di controllo ed elettronica di potenza
- Display di controllo e monitoraggio
- Dipswitch per impostazione programmazioni standard
- Fissaggio modulo su barra DIN (6M)
- Morsettiere estraibili
- Elettronica tropicalizzata
Oltre ad una programmazione standard, che ne consente l’utilizzo in modalità stand-alone collegando pulsanti a contatto pulito agli 8 ingressi, è possibile personalizzare il funzionamento del modulo utilizzando il software Yachtica® Cabot. Il modulo comunica con altri prodotti della serie EasyBUS attraverso il BUS di sistema. Il comodo display sul pannello frontale, con i relativi pulsanti, permette l’impostazione di alcuni parametri ed il monitoraggio e controllo delle uscite. Il richiamo delle funzioni programmate può avvenire tramite pulsanti, smartphone/tablet o da touch screen.
| Alimentazione elettronica | 20-28VDC |
| Assorbimento massimo elettronica | 2,4W (100mA @24VDC) |
| Alimentazione uscite | Relè max 110/230VAC |
| Portata massima uscite | Relè max 16A – Uscite analogiche 0-10V 10mA max |
| Dimensioni (L x A x P) | 106x58x90mm (6 M) |
